矸石充填堆焊耐磨管道开采投料井钻孔套管技术要求

矸石充填堆焊耐磨管道开采投料井钻孔套管技术要求

1、名称：Φ680×（22+16）mm堆焊耐磨管道，输送介质为煤矸石。

2、材质：外管为Φ680×22mm无缝钢管，材质为20#钢，壁厚22mm。内壁为堆焊耐磨层，堆焊耐磨层厚度为16mm，采用连续堆焊工艺，化学成份详见下表：

C Si Mn Cr P S

3.5～5.0 ≤1.0 0.5～0.8 17.0～20.0 ≤0.06 ≤0.06

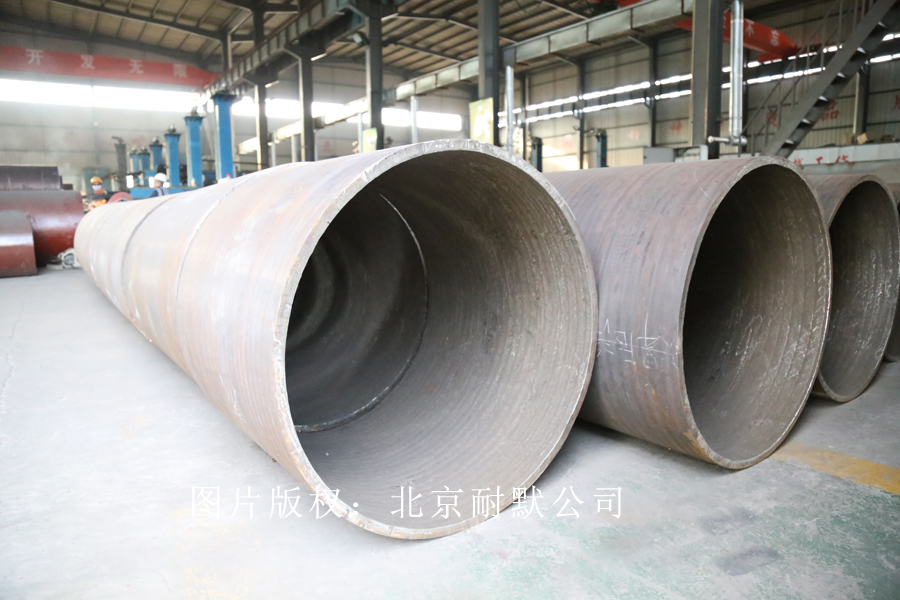

图（1）堆焊耐磨管道加工完毕，整装待发中

3、长度及数量：

堆焊耐磨管道总长度为590m ，其中：12m/根46根，8m/根4根,6m/根1根，共计51根；

外管（不加焊耐磨层）12m/根1根（作为试下管时与钻杆连接用）。

4、巴掌（外管焊接口外面的加强焊筋）：数量204个；规格长300（带弧度）×宽120×厚25mm，内弧Φ680mm。

5、管道加工要求：

（1）堆焊耐磨管道的外管两端预留坡口，坡口角度为35°。尺寸偏差，堆焊耐磨管道尺寸必须按设计要求进行加工制造。堆焊耐磨管内径允许偏差±3mm，堆焊厚度允许偏差±2mm。堆焊耐磨管道外表面要求平整均匀。

（2）在钢管上端500mm处焊接管箍，作为钢管提升下入时的夹板阻挡箍，管箍设计尺寸为：Φ730×25×300mm，管箍上端距管口200mm,倒角；管箍下端为平面，方便夹板坐实，管箍焊接采用气体保护焊，连续焊接方式，在出厂前焊好。

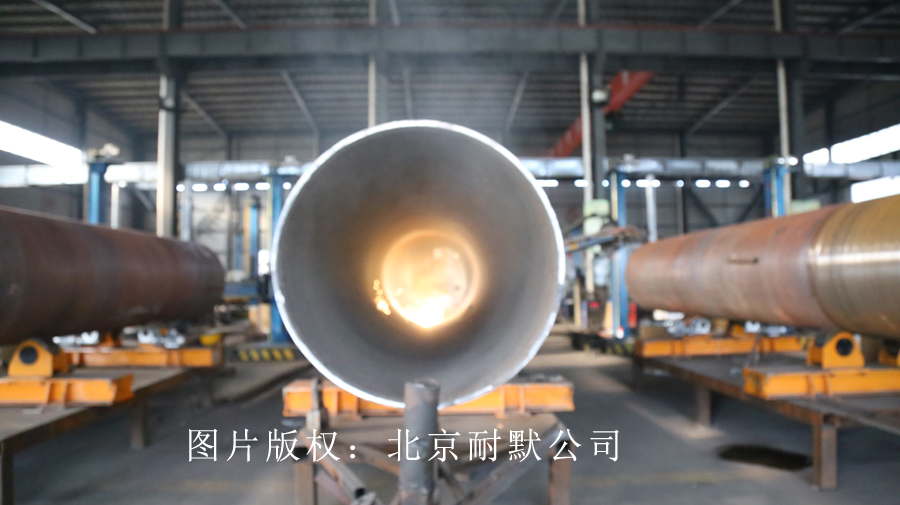

图（1）堆焊耐磨管道生产中

（3）其他要求

钢管外径偏差：±2.5mm，壁厚偏差：±1.5mm，弯曲度：每米弯曲≤1.5，椭圆度：管端直径偏差±3mm，切斜：≤2.0mm。

（4）根据钢管材质详细计算钢管需要承受拉力，确保钢管提升下入时的安全。

6、 运输

产品在运输过程中不允许有磕碰现象。

7、质量保证

（1） 管路必须符合国家行业标准；

（2）管路安装及管件自正式使用之日起，质保期为一年，质保期内因管路质量等问题造成事故的，由供货方负责无偿更换，造成经济损失的由供货方全面负责。

（3）主管材要提供生产厂家名称、材质、规格及检验报告、合格证书 。

9、交货时间

2019年4月31日前完成交货，以便与钻孔施工协调。
